Ecological & Economical

ECOンビ工法



ECOンビ工法(特許:意匠:実用新案登録済)

既存の側溝はそのままで、老朽化した蓋のみをECOンビ蓋と交換する修繕を行うことで、側溝の補修に伴う廃棄物の量を減らし、蓋のガタつき騒音の発生を抑制する環境にやさしい工法です。ECOンビ工法は、掘削重機や大型機械を使わず、既存側溝のハツリやカットを必要とせず、既存側溝に一次蓋を充填剤で固定すると同時に破損部も補修できる人力施工が可能の修繕・改修工法なので、 工事に伴う振動・騒音の問題も解決できます。工事距離が短ければ、工事区域を半日または即日解放できます。
また、従来技術と比較しても、少人数の工事者で施工し、工程作業も減るので、コストダウン可能で経済的です。

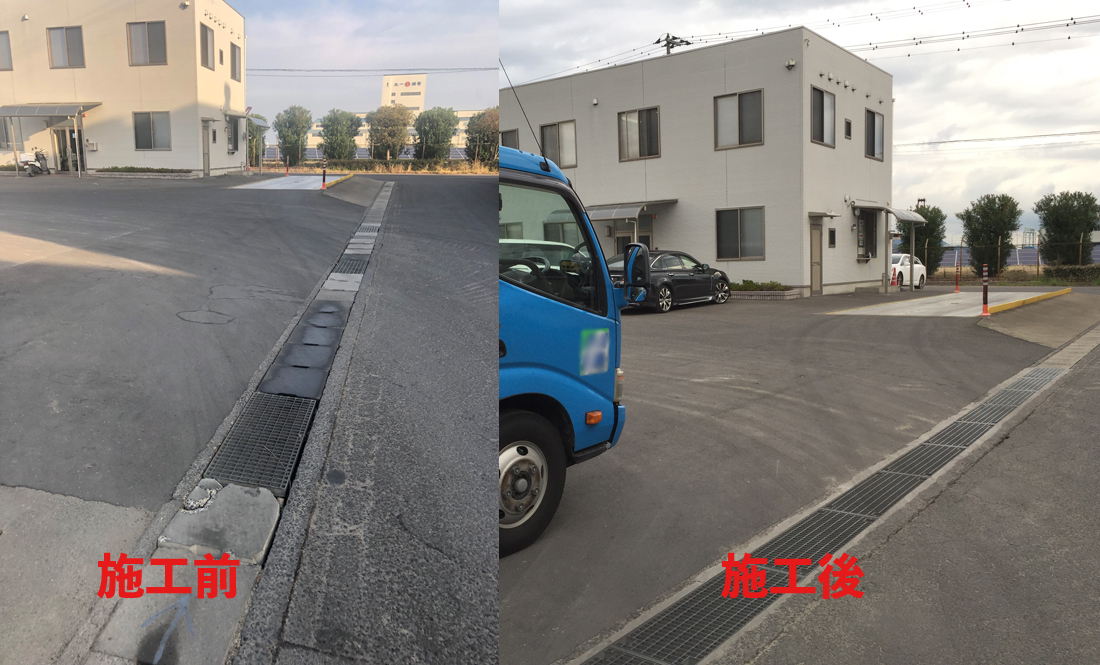

施工前

施工後

既存側溝における現在の問題点は、蓋のガタつき騒音や蓋の破損で蓋交換をしているにもかかわらず何度蓋を換えても破損がおこり、余分な経費が発生している事にあります。
これら諸問題を解決した工法が、騒音発生しないリボーン側溝の騒音防止技術を既存側溝の修繕・改修に応用した「ECOンビ工法」です。 ECOンビ工法研究会の実績並びに研究報告として、ECOンビ工法の需要は益々伸びていく方向にあることが報告されております。

ECOンビ工法研究会

  • リボーン側溝シリーズ ECOンビ工法(エコンビ工法:側溝補修 補強工法)
  • NETIS登録番号 HR-120004-A (実績)
  • Made in 新潟 No.19D1001
  • 新潟県ゴールド技術に登録されました。(ゴールド技術のリンク先はこちらです)

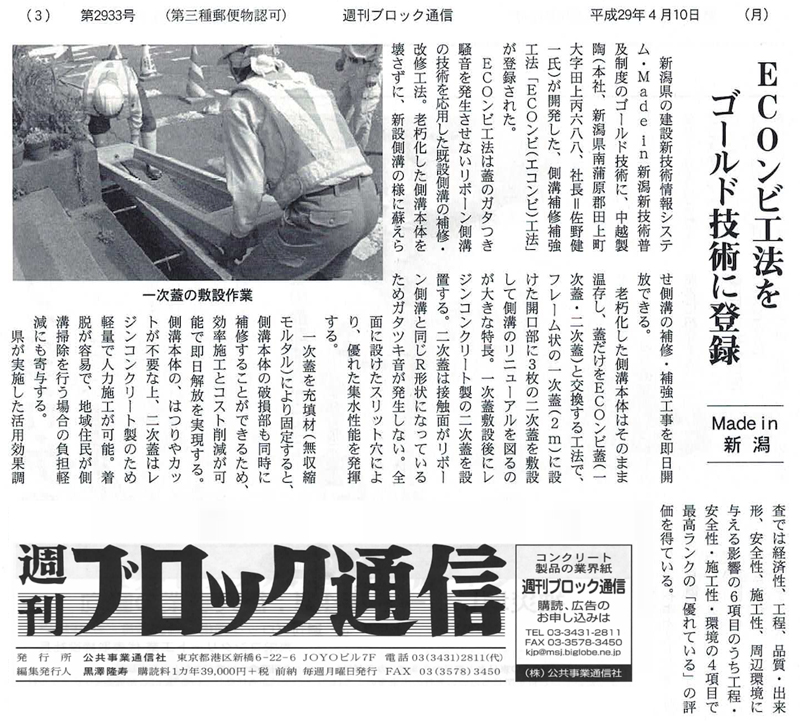

    週刊ブロック通信の記事(平成29年4月10日)はこちらから
  • 熊本県新技術・新工法 登録番号16027

施工手順

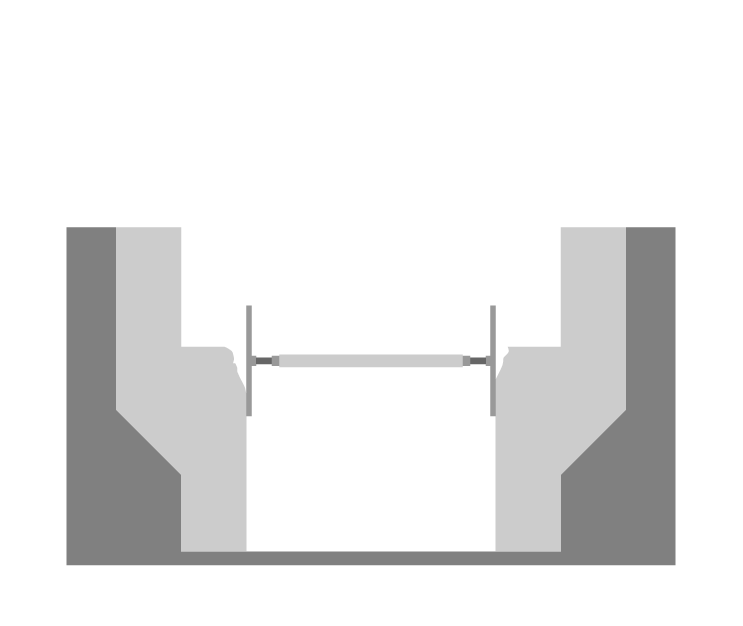

既存蓋撤去→側溝清掃→支保工の設置→一次蓋設置→充填材の注入→支保工の撤去→二次蓋設置→交通開放

01

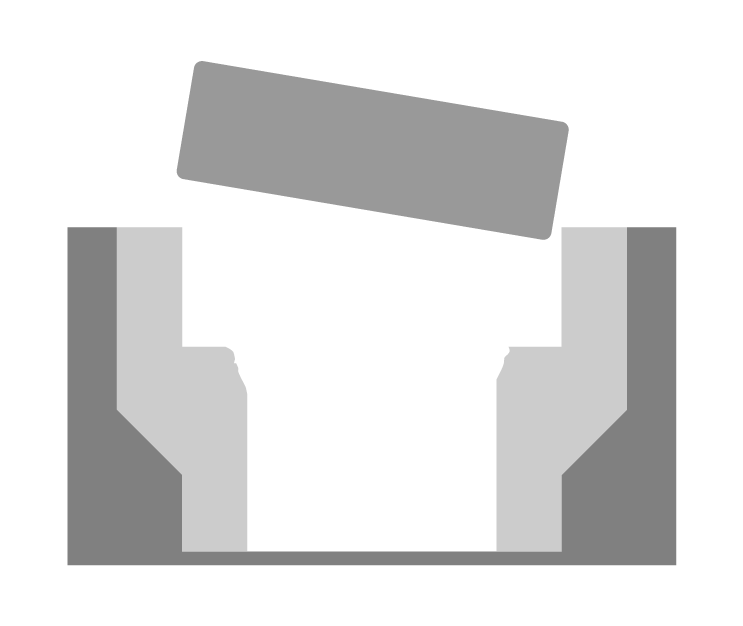

既存蓋の撤去

02

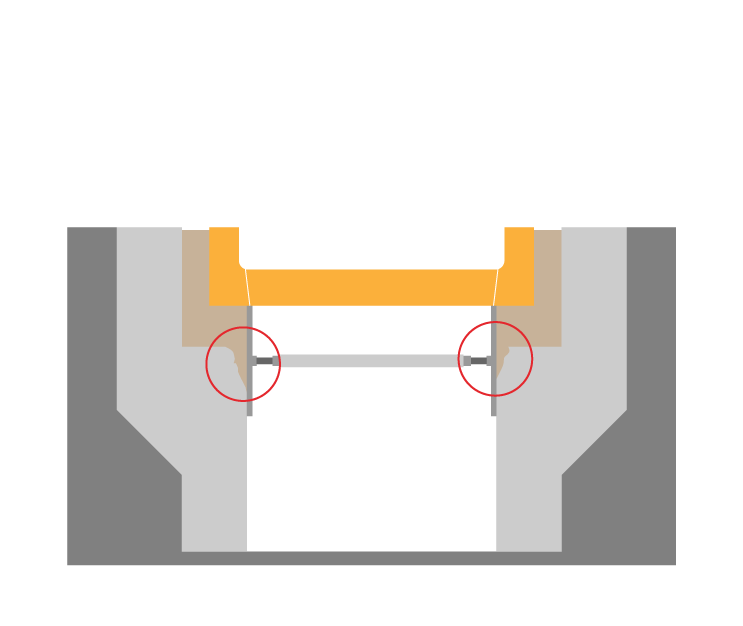

漏れ止め金具の設置

03

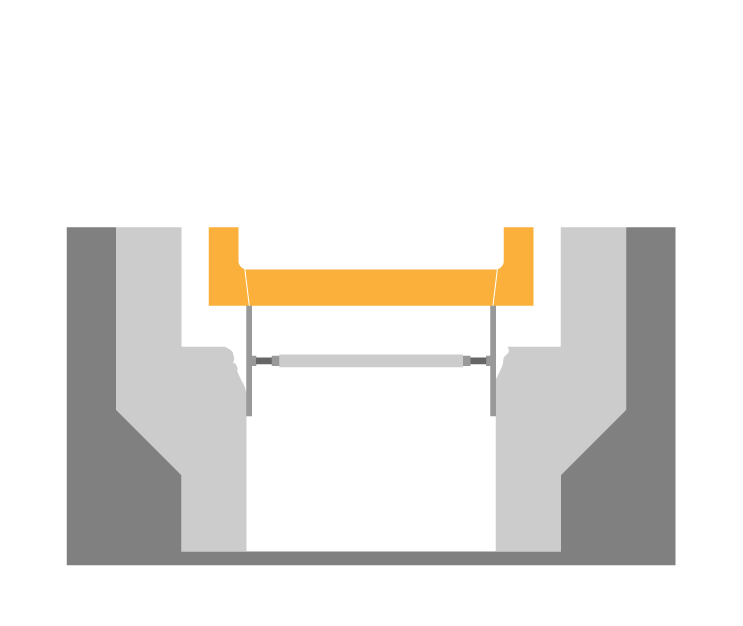

一次蓋の設置

04

充填剤の注入

05

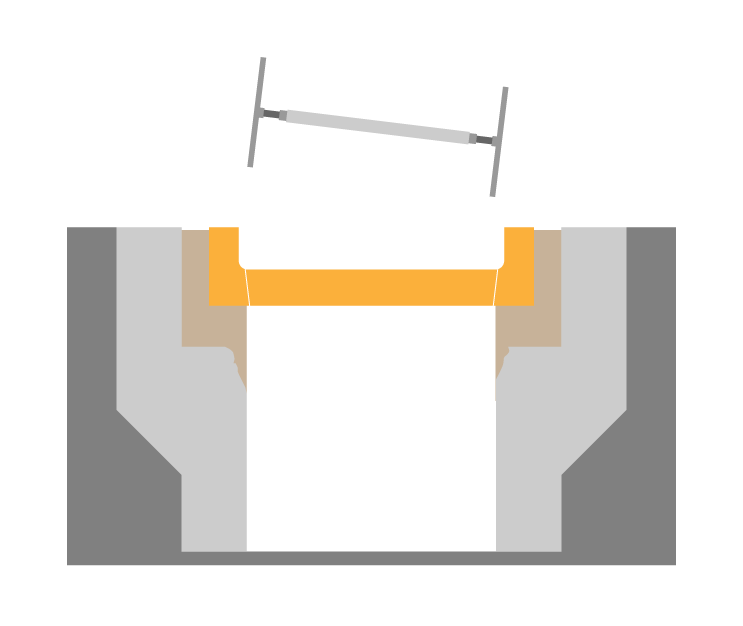

漏れ止め金具の撤去

06

二次蓋の設置

01既設側溝の危険状況

02既存側溝の蓋撤去

03既存側溝の清掃

04定規で漏止金具設置

05漏止金具設置完了

06一次蓋仮設置

07充填剤を練混ぜ注入

08既存側溝天端修繕

09漏れ止め金具撤去

10バリ取・蓋受部清掃

11軽量二次蓋設置作業

12新設側溝の様に完成

動画

作成 株式会社 和商一 様

ECOンビ工法の特長と効果

  • 集水が格段に良く安価で維持管理費も軽減!
  • 蓋重量が1/3と軽く、高齢化が進む中でも、女性やお年寄り等の地域住民による維持管理が格段に楽になりました。
  • 蓋が一種類だけなので、設計や維持管理の簡略化が期待できます。
  • 全ての蓋に集水用のスリットがあるので、安定した集水効果が得られ、粒状の模様がウエット時にも高いノンスリップ性を発揮し、樹脂製なので摩耗にも強い構造です。
  • 細目仕様のスリット穴と細かい粒状模様の採用で、誰もが安心して安全に通行できます。
  • 接触構造の改良により、ガタガタ騒音を抑制するとともに、側溝の受けるダメージを低減し、耐久性が向上します。

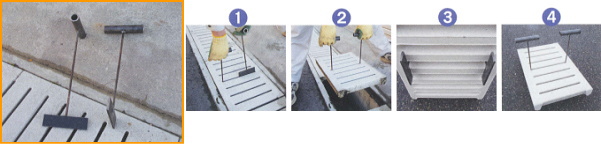

取付・取外し器具のご紹介

ECOンビ工法に関するお問い合わせ

ECOンビ工法研究会 正会員

菊田陶業(株) open_in_new 宮城県仙台市青葉区堤町2丁目3番12号
TEL 022-272-1122
担当地区 北海道・東北(支部長)
minegishi@kikutou.co.jp
(有)三滝コンクリート工業 open_in_new 千葉県南房総市明石100番地
TEL 0470-36-2150
担当地区 関東
mitaki@cb.wakwak.com
中越製陶(株) open_in_new 新潟県南蒲原郡田上町大字田上688番地
TEL 0256-57-2370
担当地区 北陸・関東(支部長)
chu-con5@khaki.plala.or.jp
カタログpdf
(株)丸治コンクリート工業所 open_in_new 岐阜県多治見市山上町1-82
TEL 0574-26-1291
担当地区 中部(支部長)
m-ebi@maruji.com
インフラテック(株) open_in_new 大阪市淀川区西中島6丁目7-3 第6新大阪ビル9F
TEL 06-6306-6393
担当地区 近畿(近畿支部長)
tujii@infratec.co.jp
(株)カンケン open_in_new 香川県観音寺市大野原町萩原2649
TEL 0875-54-5612
担当地区 (研究会会長)西日本統括
西日本ブロック長(中国・四国・九州)(四国支部長)
masanobu_hidaka@kanken.co.jp
カタログpdf
(株)和商一 open_in_new 熊本県球磨郡あさぎり町免田西3003-2
TEL 0966-45-1251
実施地域担当 熊本県 鹿児島県(九州支部長)
隣県担当 長崎県
fukami@washo-cc.co.jp
カタログpdf
(株)原田興産 open_in_new 熊本県熊本市東区八反田1丁目3-70 熊本支店
TEL 096-385-9071
実施地域担当 大分県
隣県担当 福岡県 佐賀県 長崎県
kiyota@harada-g.co.jp

(株)南屋コンクリート

宮崎県都城市山之口町山之口3561番地
TEL 0986-57-2332
実施地域担当 宮崎県
o_minamiya@minamiya-concrete.co.jp

ECOンビ工法研究会 賛助会員

トヨタ工機(株) open_in_new 東京都府中市四谷6丁目12-8
TEL 042-366-6011
型枠
h-nagamatsu@toyota-kohki.co.jp

ECOンビ工法研究会 特別会員

(有)リタッグ open_in_new 岐阜県美濃加茂市本郷町9-9-28
TEL 0574-24-0318
リボーン側溝工業会事務局内ECOンビ工法研究会
hara@retug.jp

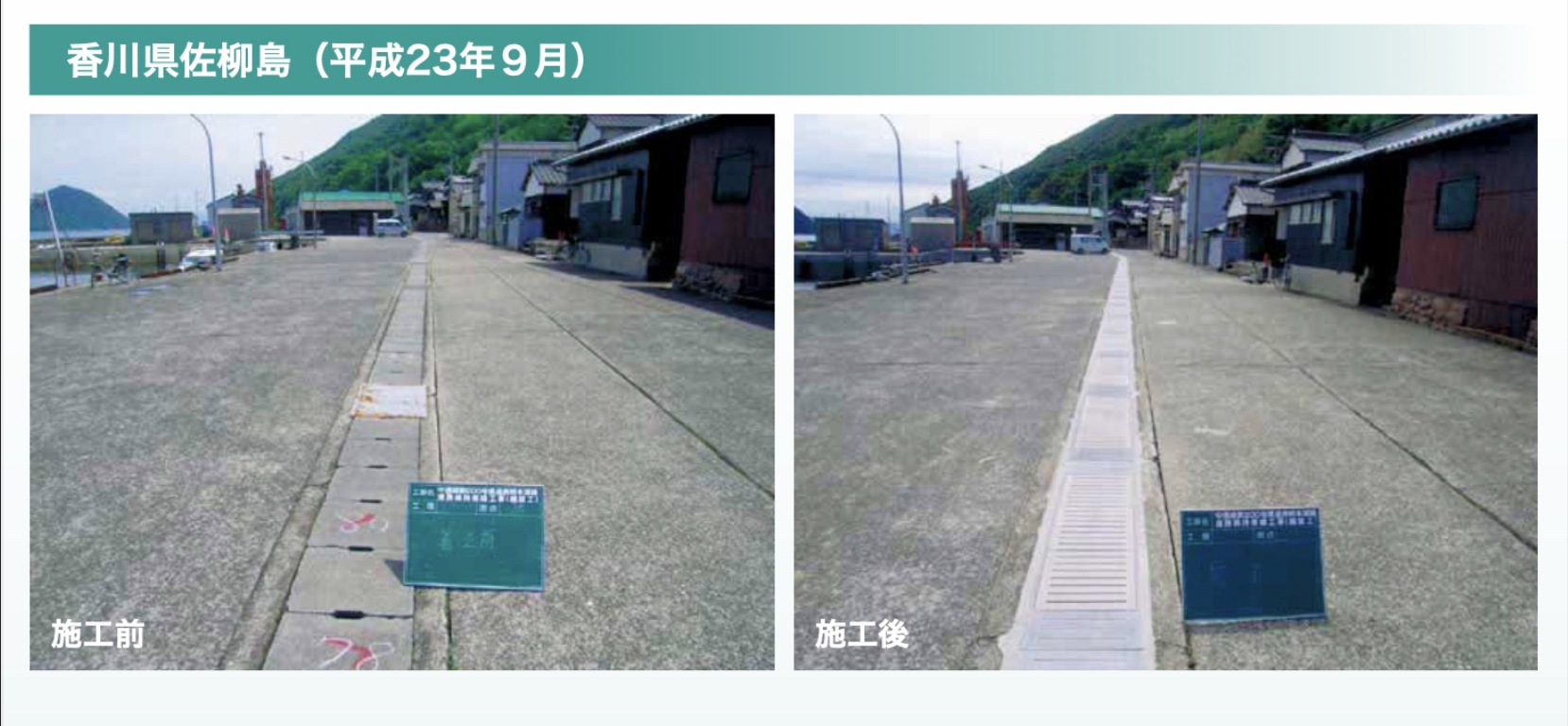

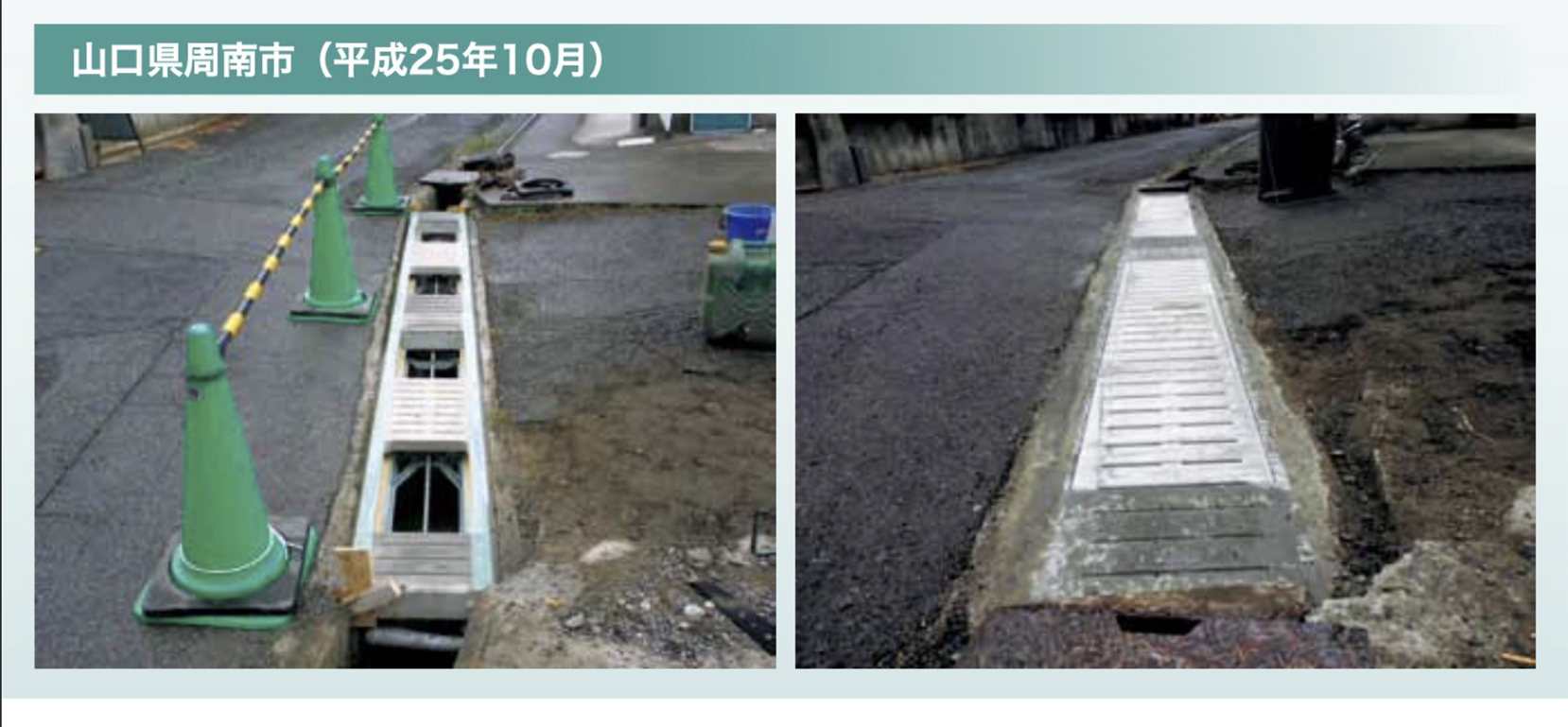

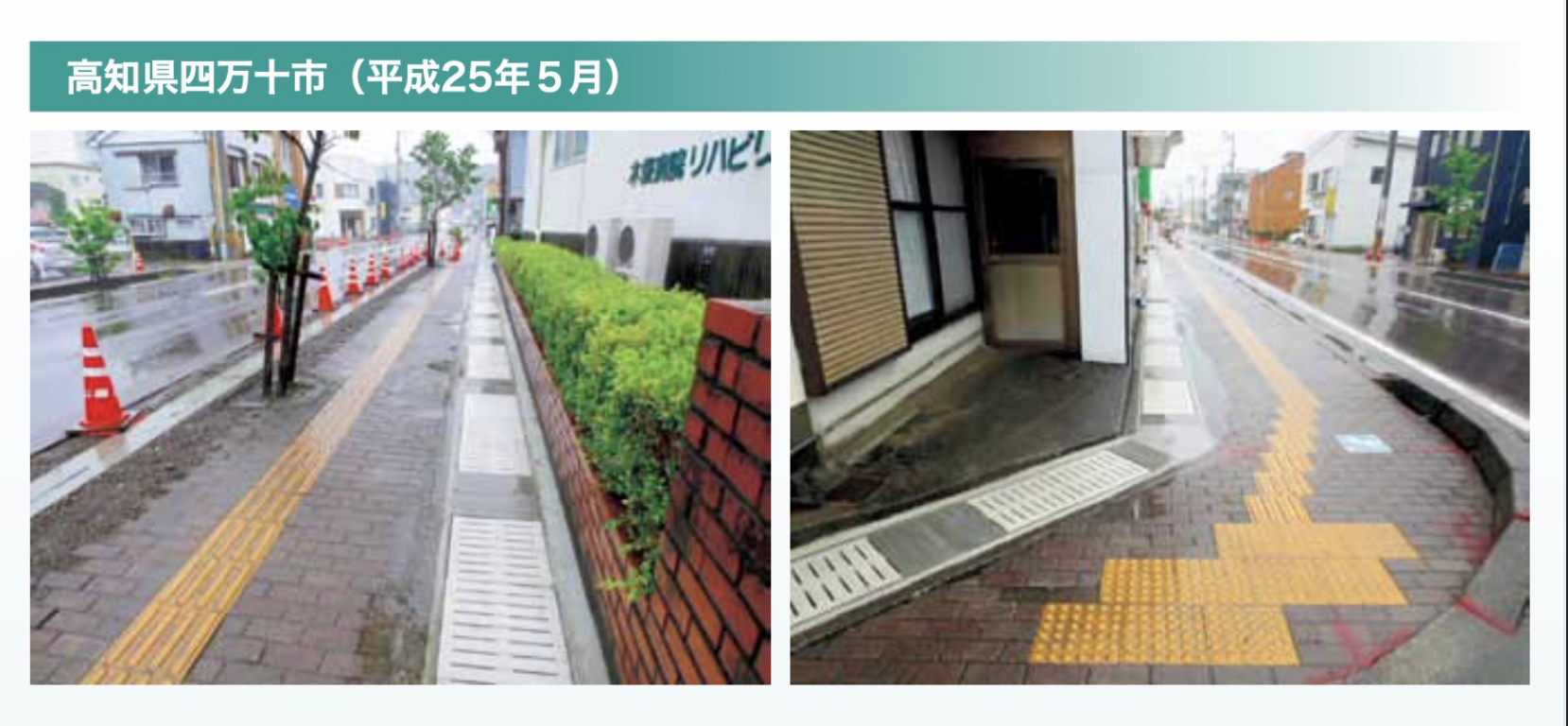

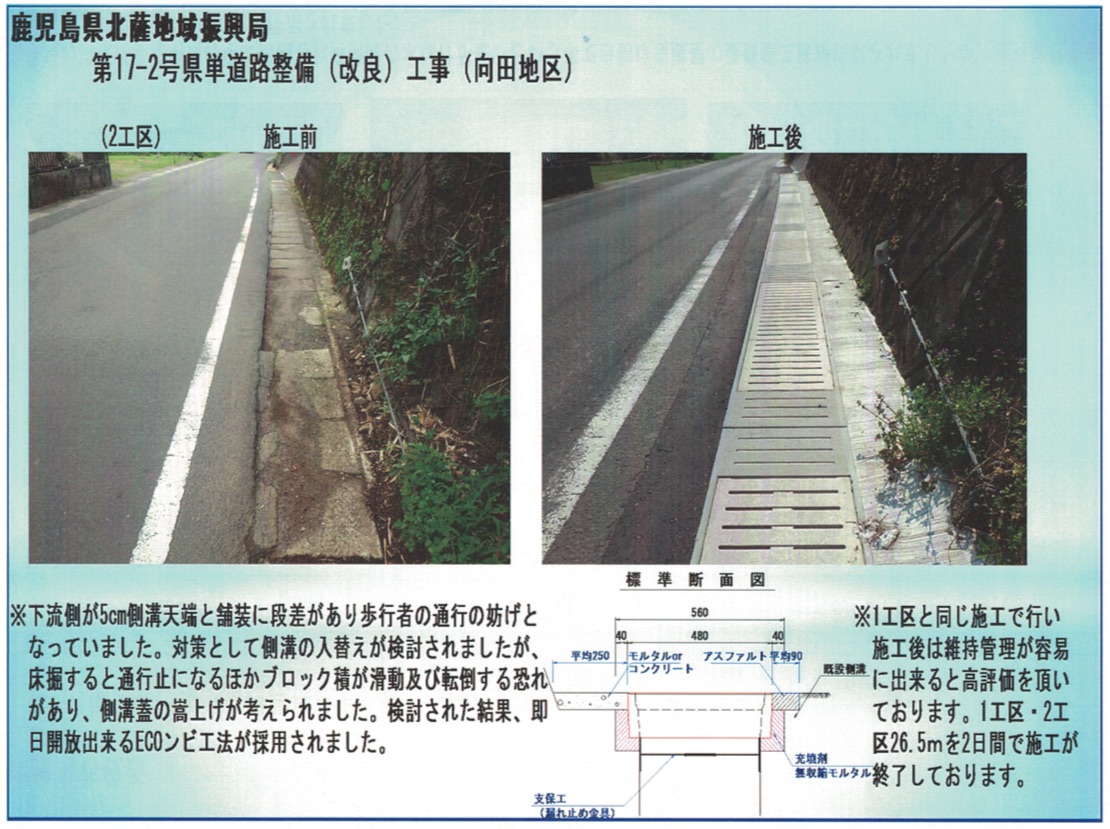

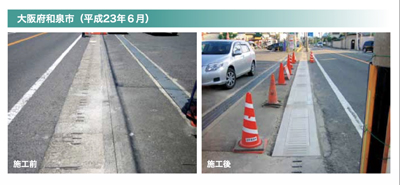

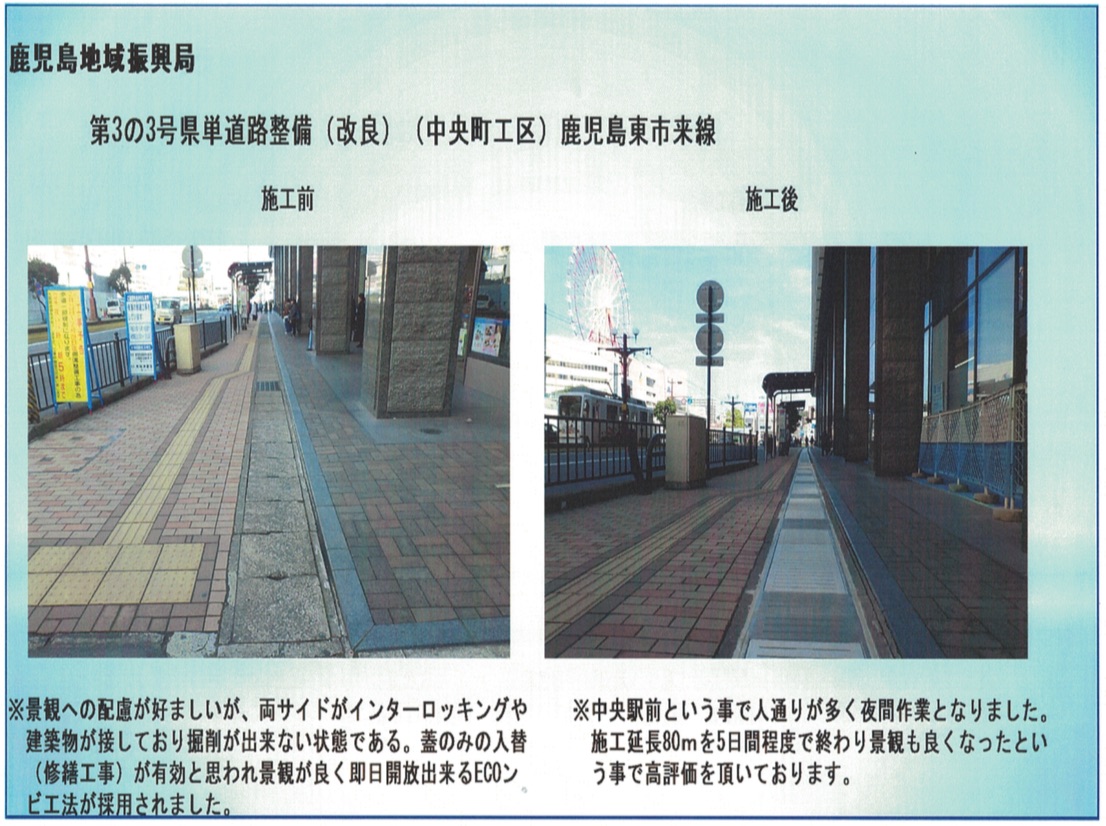

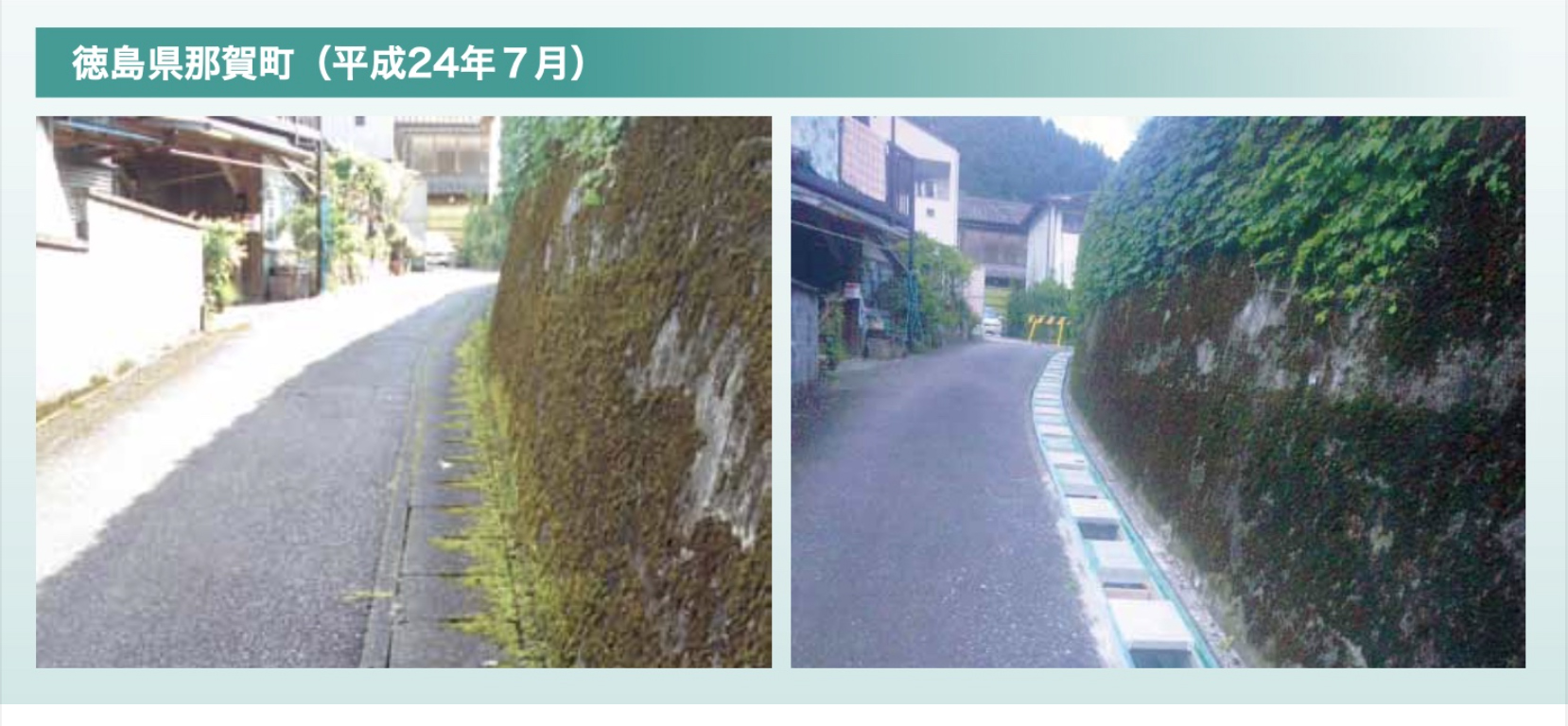

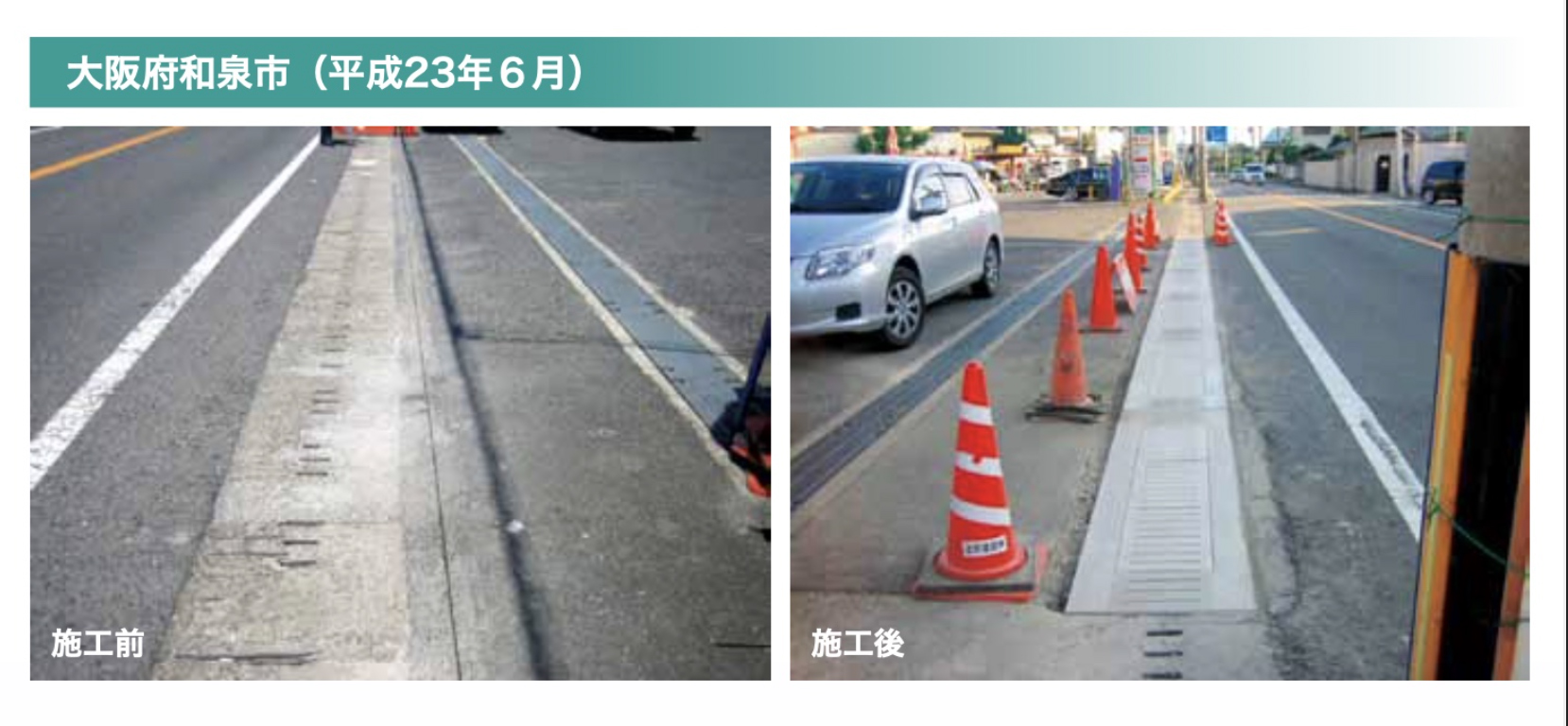

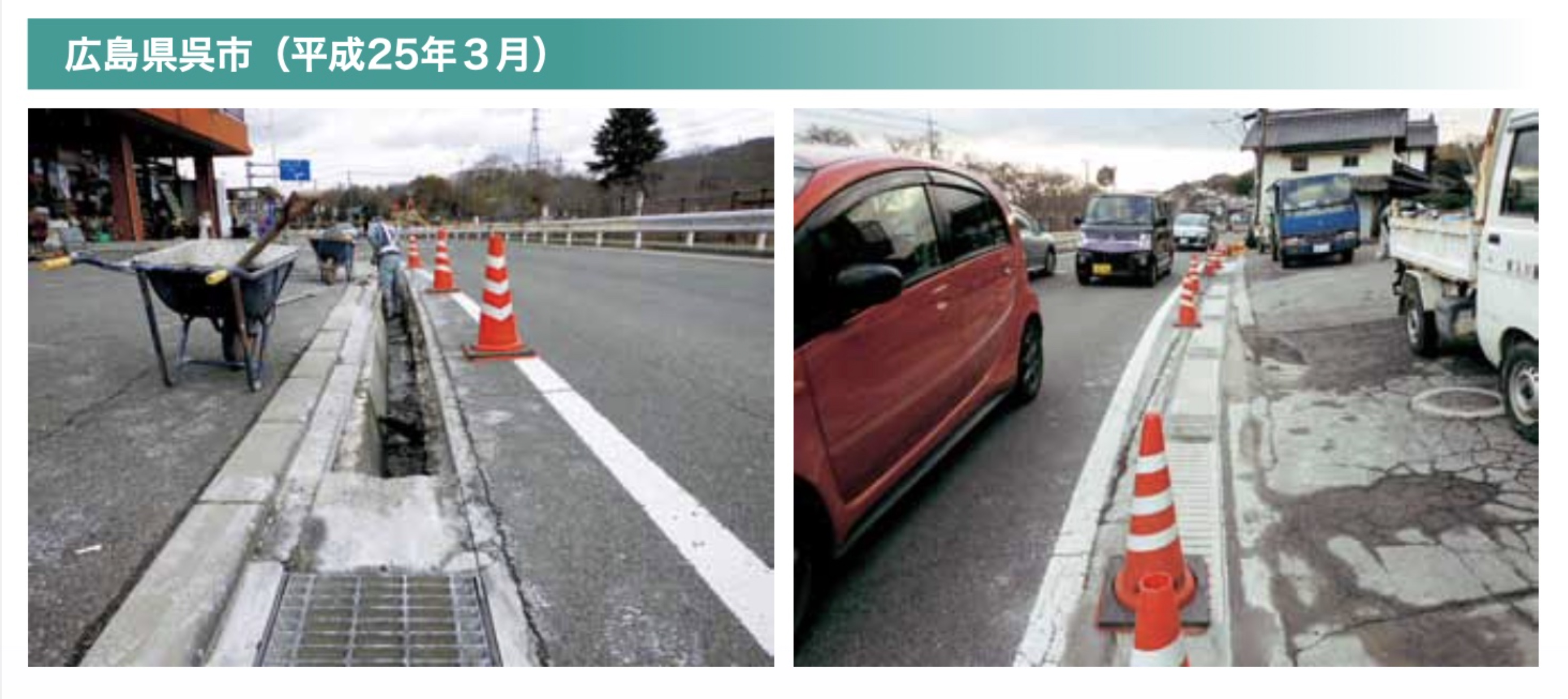

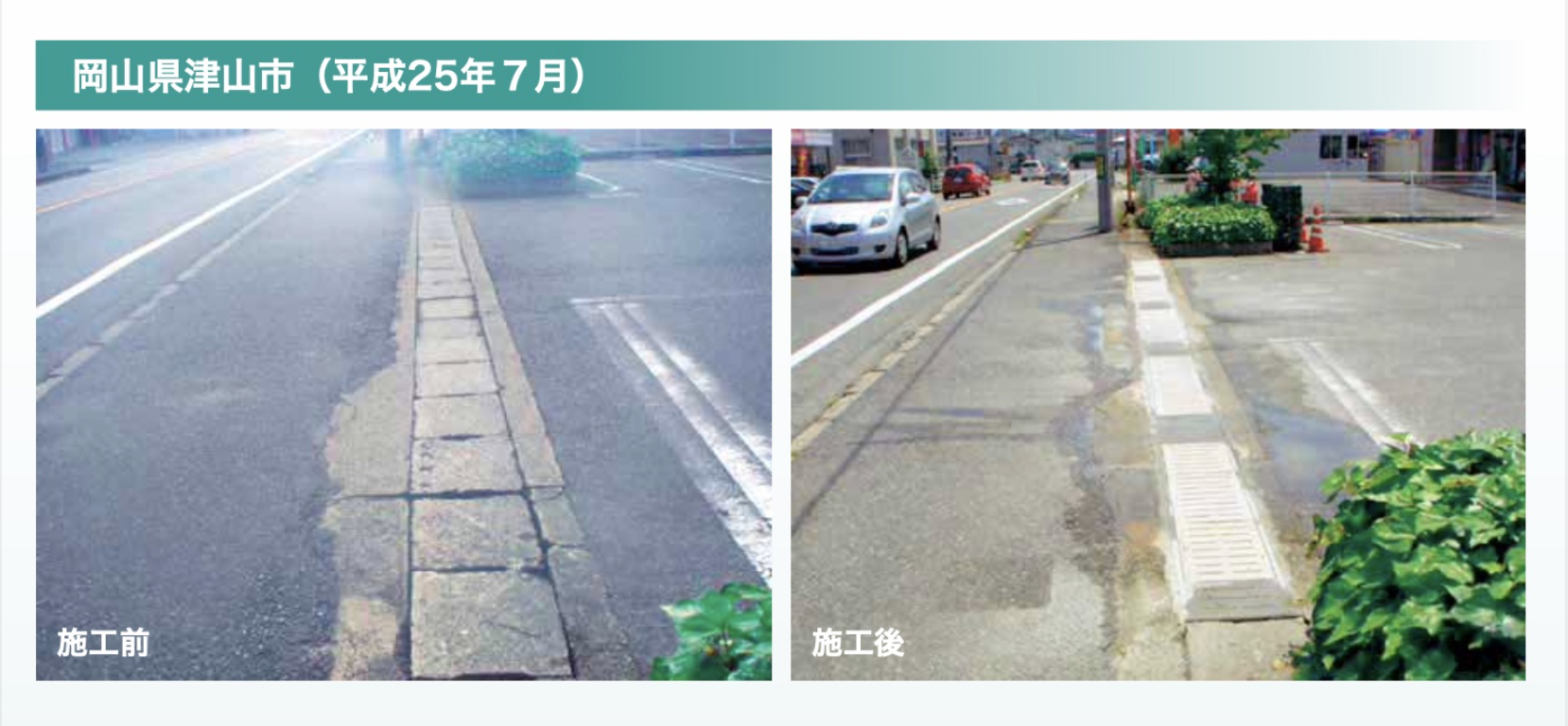

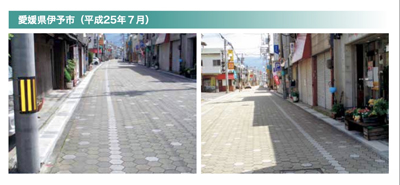

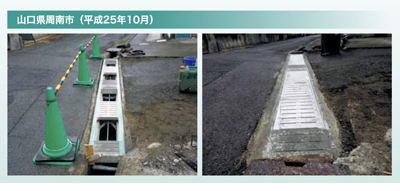

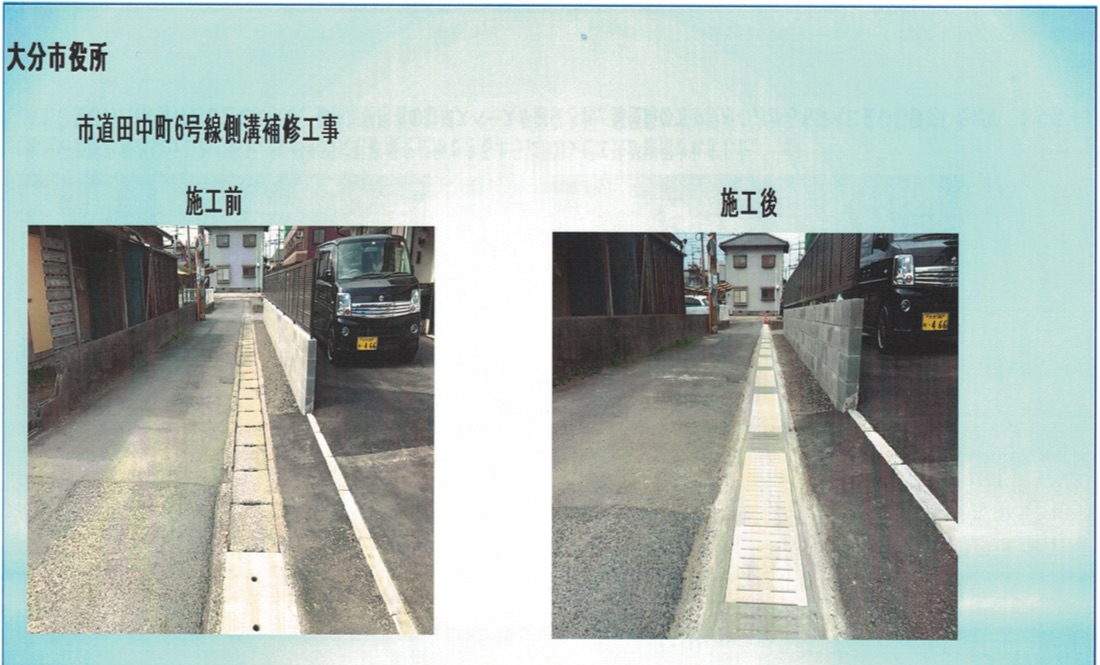

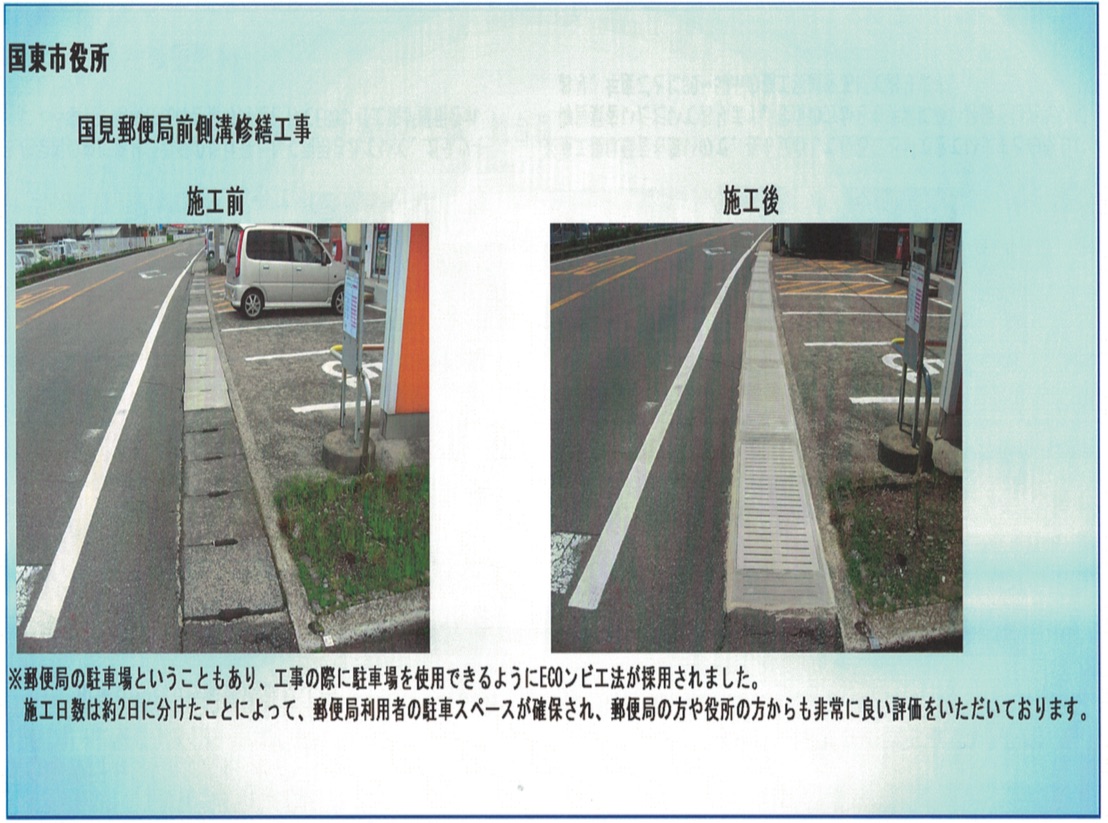

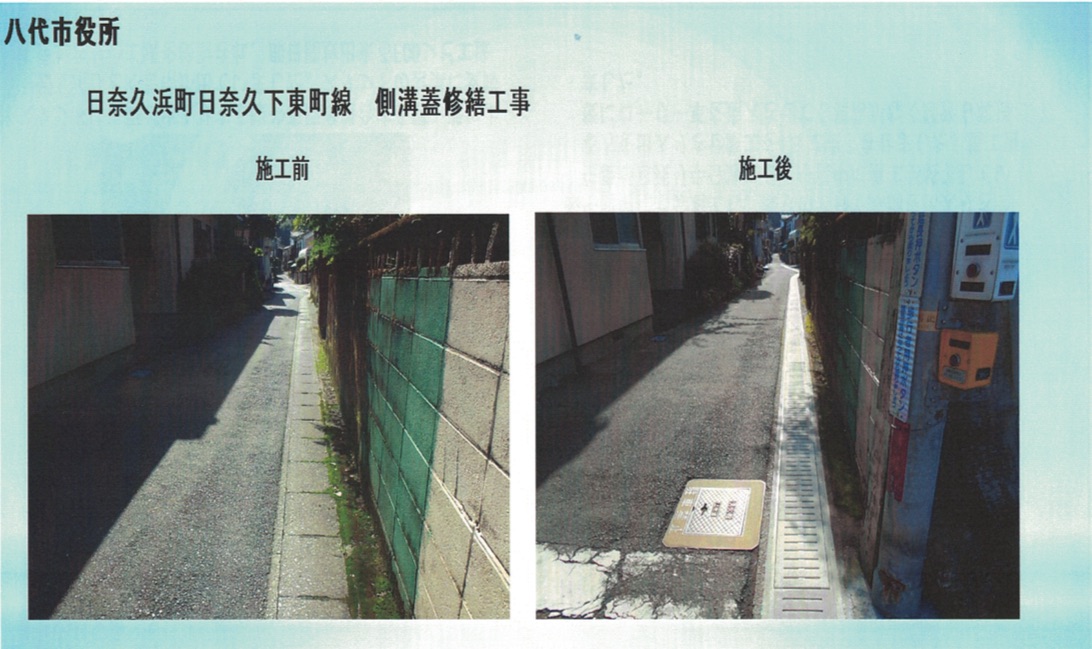

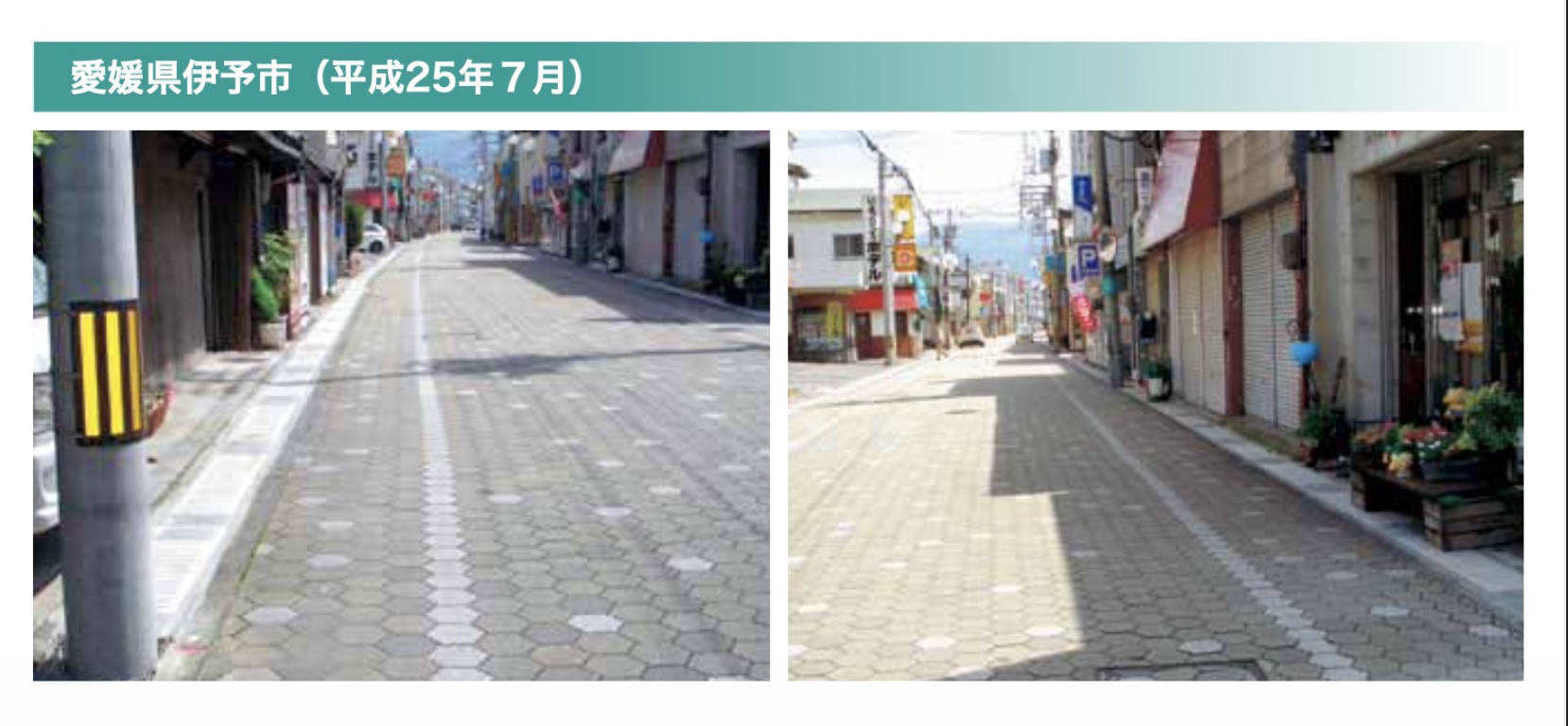

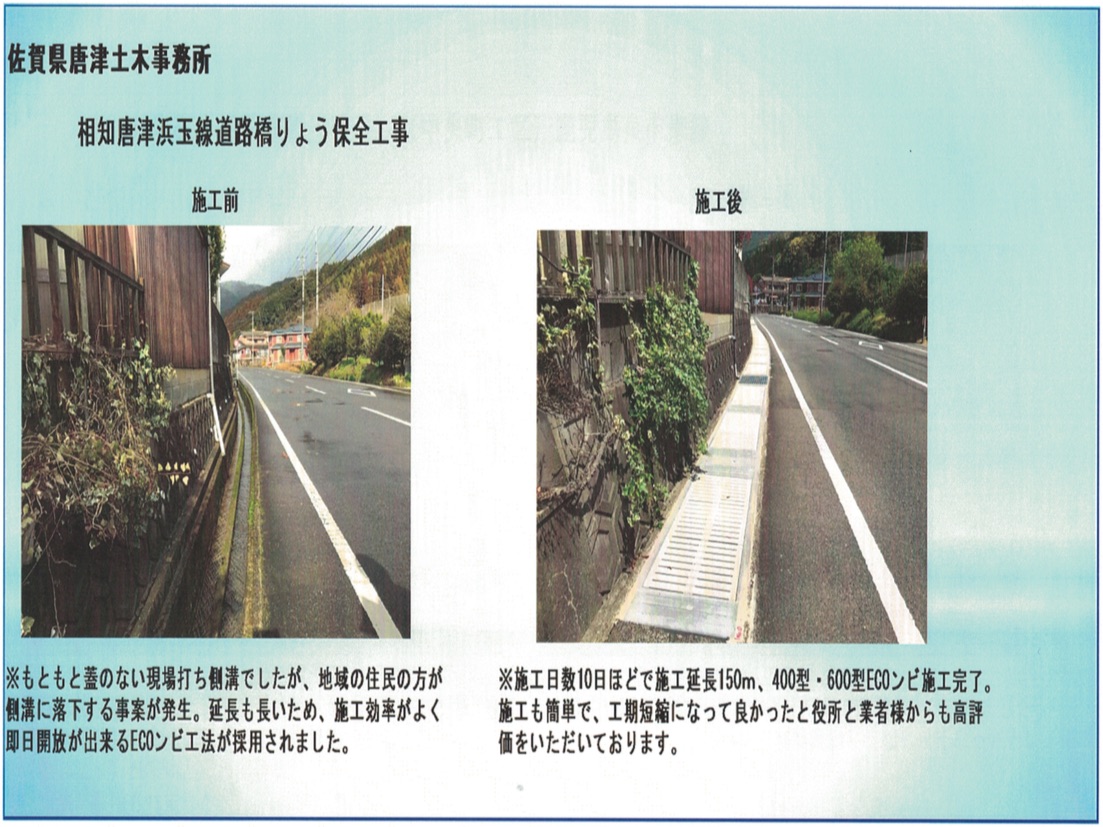

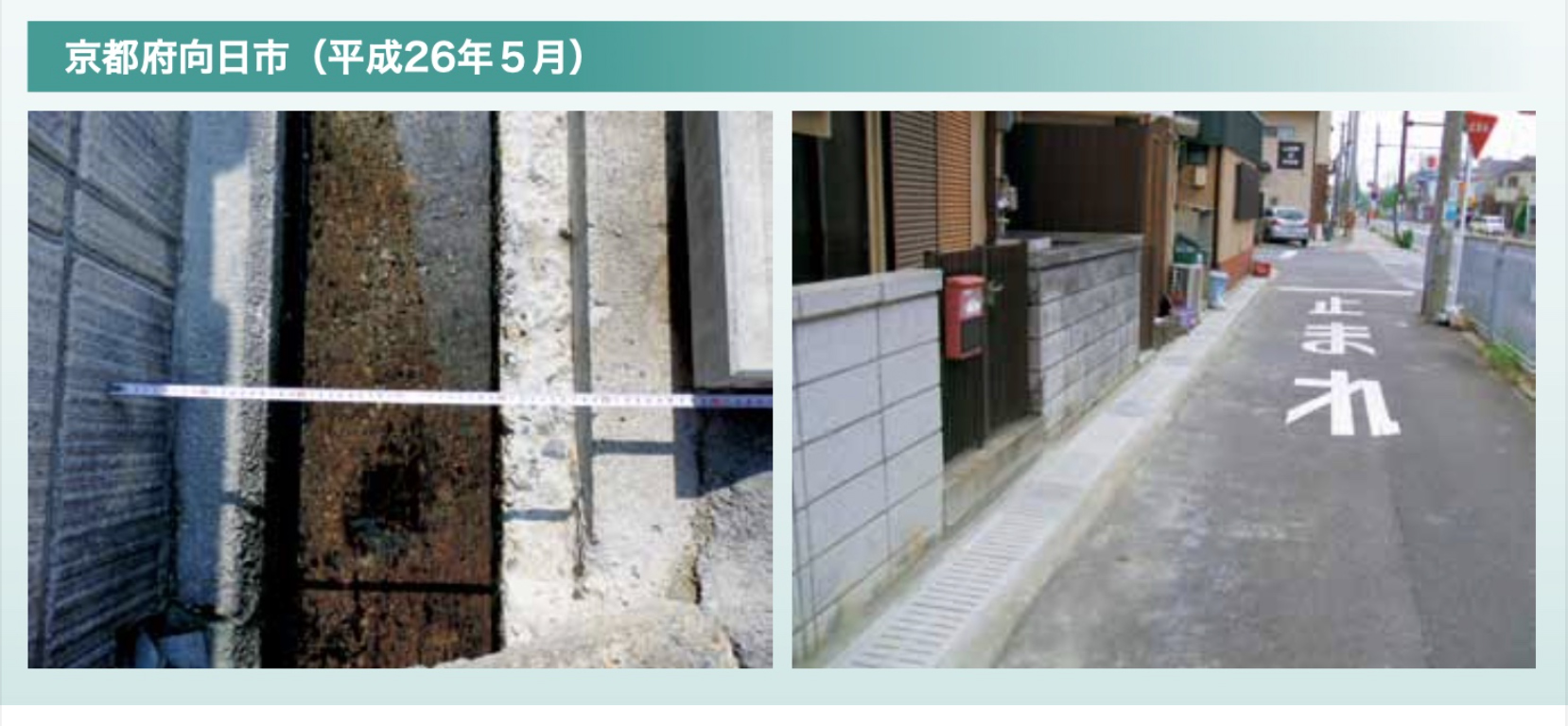

ECOンビ工法 施工例
